AEC-Q100與AEC-Q104的區別
車用電子主要依據國際汽車電子協會(Automotive Electronics Council，簡稱AEC)作為車規驗證標準，包括AEC-Q100(集成電路IC)、AEC-Q104(多芯片組件)。AEC-Q104與AEC-Q100主要的差別在哪里呢? 北測車規元器件實驗室梳理出以下6大區別：

一．AEC-Q104規范中，共分為A-H八大系列。其中，一大原則，在于MCM上使用的所有組件，包括電阻電容電感等被動組件、二極管離散組件、以及IC本身，在組合前若有通過AEC-Q100、AEC-Q101或AEC-Q200，MCM產品只需進行AEC-Q104H內僅7項的測試，包括4項可靠性測試:TCT(溫度循環)、Drop(落下)、Low Temperature Storage 、LTSL、Start Up & Temperature Steps(STEP)；以及3項失效類檢驗:X-Ray、Acoustic Microscopy(AM)、Destructive Physical(DPA)；若MCM上的組件未先通過AEC-Q100、AEC-Q101與AEC-Q200，那必須從AEC-Q104的A-H八大測項共49項目中，依據產品應用，決定驗證項目，驗證項目會變得比較多。

二．要求試驗順序
AEC-Q100測項都可以一個一個分開進行，但在AEC-Q104上，為了依據MCM在汽車上實際使用環境，為復合式的環境，因此增加順序試驗，驗證通過的難度變高。例如，必須先執行完High Temp Operating Life(HTOL)，才能做Thermal Shock(TS)，一定按照順序試驗。

三．增加測試項目
AEC-Q104中針對MCM，增加H系列的測項；此外，針對零件本身的可靠性測試(Component Level Reliability)，也增加了Thermal Shock(TS)及外觀檢視離子遷移(VISM)。

四．修改ESD靜電放電測試規格
考慮MCM內部組件組成的復雜性，AEC-Q104在ESD測試項目上，其中人體放電模式(Human Body Model，HBM)的最低要求規格，由AEC-Q100定義的2KV，下調至1KV；組件充電模式(Charged-Device Model，CDM)，在AEC-Q100中，Corner Pin是750V，其他為500V，而在AEC-Q104上，則無論P(yáng)in Out位置，統一改為500V。

五．減少試驗樣品數量
AEC-Q100的待測樣品數量為77顆*3 批次；而在AEC-Q104上，考慮MCM等復雜產品的成本較高，因此優化實驗樣品數量為30顆*3 批次。

六．首次定義車用BLR測項
板階可靠性（BLR），是國際間常用來驗證IC組件上板至PCB之焊點強度的測試方式，也是目前手持式裝置常規的測試項目。而隨著汽車電子系統的復雜度提升，更多的IC組件被運用在汽車內，BLR遂逐步成為車用重要測試項目之一，不僅Tier 1車廠BOSCH、Continental、TRW對此制定專屬驗證手法， AEC-Q104也定義須測試車用電子的板階可靠性實驗(Board Level Reliability)，雖然AEC-Q104針對BLR的測試項目?jī)H有TCT(溫度循環)、 Drop(落下)、Low Temperature Storage Life(LTSL)、Start Up & Temperature Steps(STEP)等，尚未能完全貼近Tier 1的客戶規范，但卻是車用板階可靠性通用標準發展的一大步。

北測測試能力及AEC-Q100技術要求

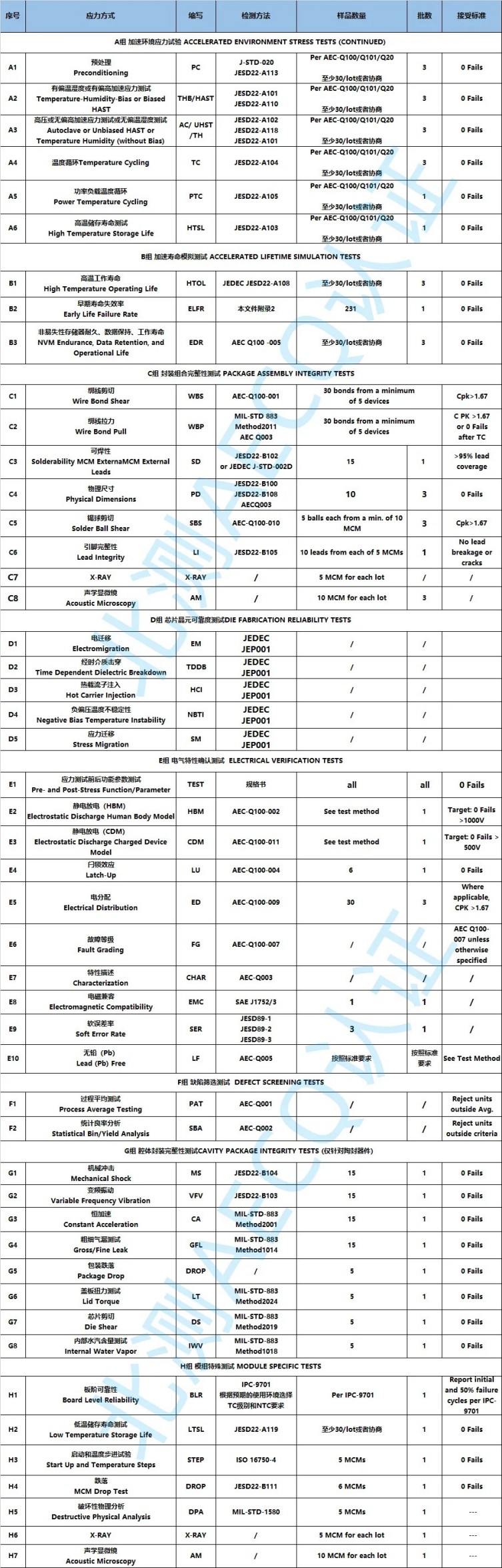

北測測試能力及AEC-104技術要求
